konfigurasi membuat DHCP Server

Assalamu'alaikum warohmatullahi wabarokatuh, selamat pagi pemirsa, ane bakalan mau ngeshare cara membuat Server sebagai penyedia Layanan IP yaitu DHCP Server. beberapa Client nantinya akan mendapatkan IP Secara Dynamic tanpa perlu menyetting lagi secara statik, berikut ini adalah tutorialnya:

A. Tujuan

• kita bisa membuat Server menjadi Server DHCP
• Client mendapatkan IP Secara Dynamic dari Server DHCP ini

B. Alat dan Bahan

• VirtualBox 5.1.6/semua versi
• ISO Windows Server 2012 R2
• ISO Windows 7
• ISO Ubuntu 14.04 LTS
• Atur semua jaringan Virtualbox menjadi >>> Jaringan Internal
• IP Address Windows Server >>> 99.99.99.2 255.255.255.0
• IP Address Windows 7 >>> otomatis (DHCP)
• IP Address Ubuntu 14.04 LTS >>> otomatis (DHCP)

Topologi

• terdapat 1 Server sebagai DHCP Server, dan 2 Client yang sebegai penerima layanan DHCP yang saling terhubung dengan switch.

C. Konfigurasi

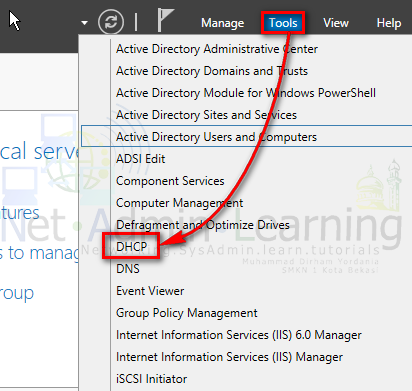

• buka server manager, klik tab tools lalu pilih DHCP

• klik kanan IPv4 lalu pilih New Scope

• kita akan membuat scope baru, klik Next >

• beri nama scope name, boleh dengan domain/terserah pun, karena hanya pemberan nama saja.
• klik Next >

• atur start IP Address misalnya saya ingin membuat IP Address dari 99.99.99.3 - 99.99.99.12
• atur subnet mask : 255.255.255.0 atau sebutanna prefix /24
• klik Next >

• saya akan membuat IP yang tidak dapat didistribusikan
• misalnya 99.99.99.4 - 99.99.99.10

• setelah itu klik Next >

• lease duration, adalah untuk memberikan waktu jangka panjang masa berlaku IP DHCP nya nanti, misalnya 8 hari.

• pilih yes untuk melanjutkan konfigurasi tambahan berlanjut

• cantumkan IP gateway jaringan lokal setempat lalu klik add

• lalu klik Next >

• cantumkan parent domain dengan domain anda
• server name adalah nama server anda
• dan cantumkan IP Address Server anda

• cantumkan server-name dan IP Servernya untuk WINS Servers

• setelah itu klik Next >

• kita akan mengaktifkan scope DHCP, klik yes, i want to activate this scope now

• scope sudah dibuat, klik finish

• untuk melihat IP yang didistribusikan, kita dapat melihatnya daro scope yang baru anda buat. klik scope anda.

• pilih Address Pool

1. radius IP yang didistribusikan adalah IP dari 99.99.99.3 - 99.99.99.12
2. tapi radius IP yang tidak dapat digunakan/didistribusikan adalah IP 99.99.99.4 - 99.99.99.10
3. berarti IP yang dapat dugunakan adalah 99.99.99.3 , 99.99.99.11 , 99.99.99.12

Verifikasi Client : Windows 7

• biasanya ketika kita akan membuka client, nanti langsung nongol begini
• pilih public network

• network name nya adalah dirham.com
• ini berarti server DHCP nya bekerja
• klik close

• klik kanan ikon jaringan lalu pilih open network and sharing center
• pilih Local area connection
• setelah itu pada pop up baru, kita pilih details

• perhatikan seisi-isi berikut:
• semua yang dari kita konfigurasikan sudah sesuai, IP Address nya adalah 99.99.99.3
• karena IP yang disediakan Server adalah 99.99.99.3 , 99.99.99.11 - 99.99.99.12

Verifikasi Client : Ubuntu 14.04 LTS

• kita harus mengubah settingan IP kita secara otomatis DHCP

1. klik ikon jaringan
2. pilih edit connections
3. pilih jaringan yang terkoneksi lalu klik edit
4. atur method menjadi Automatic (DHCP)

• ketikkan perintah ip a untuk melihat IP Addressnya
• jelas sekali IP yang kita dapatkan adalah 99.99.99.11/24 karena IP 99.99.99.4 - 99.99.99.10 termasuk exclusion

demikian yang dapat ane share, semoga bermanfaat, sekiranya ada kesalahan/kekliruan dalam penjelasannya, silahkan berkomentar untuk kemajuan bersama. wassalamu'alaikum warohmatullahi wabarokatuh.
